1 - Imagine lo que significan las redes de datos en la comunicación para las organizaciones a nivel mundial y responda los siguientes interrogantes:

• ¿Considera que una red de datos es posible sin computadores? ¿Imagina usted el hardware sin el software?

•  Considero que no es posible una red de datos sin computadores ya que estos son los encargados de generar, transmitir y recibir la información.
• Si, puede a ver un hardware sin software, pero este no funcionaria, pues sería como auto sin conductor.
•

• Qué considera Ud. que es una red de datos?

•  Una red de datos es un sistema de comunicaciones entre computadores o dispositivos que permitan generar, transmitir y recibir información.
•

•  ¿Considera que la clasificación de las redes de datos es suficiente para poder entender, conocer, diseña, abarcar e implementar una red de datos que cumpla con los requerimientos del cliente?

• Si claro, desde siempre la tecnología ha buscado hacer más fácil la vida del ser humano, satisfacer necesidades y con los grandes avances en nuestra era la humanidad ha logrado desarrollar redes cuya clasificación si es suficiente para satisfacer las necesidades del cliente, lo que cambio y/o avanza es la manera en que se implementa.

•  ¿Qué relevancia tiene la utilización de las diferentes aplicaciones y simuladores que se manejan para la implementación y diseño de requerimientos en redes cableadas.
• Son muy importantes las aplicaciones y simuladores, ya que ahorran tiempo y dinero, al evitar diseños en papel que requieren más tiempo y también ayudan a evitar malas instalaciones.

¿Qué significan las siguientes siglas?

ISO - Organización Internacional de Normalización	TCP/IP - Protocolo de Control de Transmisión/Protocolo de Internet
WAN - Red de área amplia	UTP - Par trenzado no blindado
IEEE - Instituto de Ingenieros Eléctricos y Electrónicos	HTTP -Protocolo de transferencia de hipertexto
OSI - Interconexión de Sistemas Abiertos	PDU - Unidad de datos de protocolo

ü  Red de Datos

o    Es una conexión de computadoras para transferir paquetes de información de un lugar a otro. Se clasifican de acuerdo a su tamaño, distancia a la que transportan los paquetes y arquitectura o forma en que están conectadas entre si. Se conforman por:

§  Servidores, guardan y administran la información.

§  Pach Panels, organizan el cableado en el armario de telecomunicaciones-

§  Switch, Comunican las terminales, es decir conectan los dispositivos finales para enviarlos al rack de telecomunicaciones.

§  Entre otros.

ü  Topología física

o    Existen varias topologías físicas, las cuales son:

Red en estrella

·         En esta topología hay un dispositivo que se encuentra en el centro por ejemplo un switch, y los otros dispositivos se encuentras conectados a su alrededor, la única manera en que se envié la información de un dispositivo a otro es pasando por el centro.

Red en estrella extendida

·         Para este caso la red en estrella extendida, es un gran centro que une otras redes en estrella entre sí, por ejemplo, un switch que une entre si más switch cuyos están formando una estrella.

Red en malla

·         Es una red la cual exige que cada dispositivo esté conectado independientemente uno con el otro, es decir si una red está conformada por 5 computadoras, cada una debería tener conexión con las otras 4.

  Red en anillo

·         La red en anillo involucra que todos los paquetes tienen que pasar por cada nodo que haya presente hasta su punto de llegada

Red en Bus

·         Se caracteriza por tener una sola vía de transmisión, en esta red todos los servidores o Host están conectados por un solo medio, este tipo de topología es muy susceptible al tráfico y si el cable o medio se rompe falla todo el sistema.

Red en jerárquica

·         Similar a la topología de estrella extendida, pero en este caso no conecta los switch entre sí, el encargado de controlar el tráfico es un computador.

 Red en árbol

·         Es una forma en que se conectan varios dispositivos a conductores secundarios (switch, hub´s) y estos son conectados a un conductor principal, es similar a la topología en estrella, pero en este caso la red empieza desde una ramificación principal que se extiende a otras ramificaciones

 Red en Doble anillo

·         Los dispositivos se conectan alrededor de un anillo, pero en este caso    existe otro anillo de redundancia para evitar fallos y aumentar la fiabilidad y flexibilidad de la red.

 Red Mixta

·         Mezcla alguna topología con otra, por ejemplo, bus-estrella o estrella-anillo.

ü  Topología Lógica

o    Es la forma en que los dispositivos se comunican entre ellos usando un medio. Dentro de esta existen varios puntos:

 Topología lógica Punto a punto: consiste entre dos terminales conectadas a través de otros dispositivos intermedios, aquí se forma un túnel virtual, y los dispositivos terminales se comunican directamente como si no hubiera dispositivos intermedios.

 Topología lógica de acceso Múltiple: Se caracteriza porque todos los dispositivos están conectados a un mismo Medio e identificados con una dirección MAC que se utiliza para identificar qué equipo está enviando y cual recibe.

Topología lógica en Anillo: El sistema de transmisión que se usa es el token ring, el cual consiste en que un token pasa por cada equipo, cuando este pasa el dispositivo tiene derecho a enviar sus datos o información si no tiene nada que enviar el token pasara al siguiente dispositivo.

ü  Protocolo

o    Es un conjunto de reglas que se deben cumplir para cumplir con un orden en la transmisión y recepción de datos, sin estas no sería posible comunicarse.

ü  Dispositivo Activo

o    Artefacto que está transmitiendo información o requiere energía para realizar alguna función. Generalmente son equipos que están haciendo alguna función de enrutamiento, conmutación y/o seguridad.

ü  Medio de transmisión

o    Soporte Físico por el cual se envían y se reciben datos, son medios guiados y no guiados, como el espacio libre o cables. Ambas son transmisión por ondas electromagnéticas, exceptuando la fibra óptica por este medio se envía la luz sin embargo sigue siendo un medio guiado.

• Se solicita una solución complementaria de red inalámbrica para el 10 % de los usuarios de cada edificio mínimo.
• Se debe permitir la conexión de Correo electrónico para todos los usuarios y acceso a internet.
• Implementar un firewall que permita brindar mayor seguridad a la empresa.
•  Implementación de enlaces redundantes para la interconexión de la sede principal.

Bueno, para resolver los puntos anteriores se da la siguiente solución:

• ü  Usando el cableado estructurado para llevar puntos de conexión a lugares estratégicos de cada edificio y allí instalar un AccessPoint, este puede ser el siguiente: “Cisco Aironet 4800 Access Point” este dispositivo permite la conexión en las bandas 2.5G y 5G de vital importancia para evitar la saturación de la red.
• ü  Para permitir el acceso a internet, cada punto de acceso en cada edificio debe conectarse a un switch en el data center y este mismo debe estar conectado al data center principal y a su vez conectado a internet por el ISP.
• ü  El firewall debe estar instalado en el data center principal, se puede seleccionar el siguiente dispositivo: “ASA 5516-X with FirePOWER Services” el cual permite tráfico de datos hasta 900 Mbps o si se requiere más capacidad: “ASA 5555-X with FirePOWER Services” permite hasta 2 Gbps.

o    Sus funciones:

§  Autorizar una conexión (Allow)

§  Bloquear una conexión (Deny)

§  Re-direccionar un pedido de conexión sin avisar al emisor (Drop).

• ü  Los enlaces redundantes se pueden hacer a través de antenas parabólicas diseccionadas a la sede principal, en esta sede también debe haber una antena para recibir la información. Sin embargo, si la sede principal no queda muy lejos puede hacerse a través de fibra óptica esto acarrearía un costo de alquiler de postes o cámaras subterráneas.

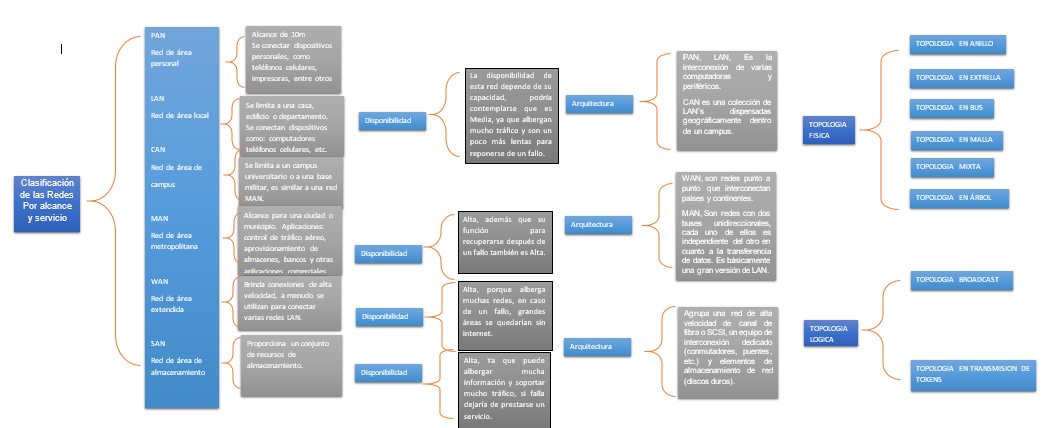

ESQUEMA DE LOS TIPOS DE REDES
