CIRCUITO SERIE, PARALELO Y MIXTO RESUMEN

RESUMEN: Informe para entender los circuitos DC y AC en diferentes formas como es en Serie, Mixto y Paralelo, comprendiendo las diferentes formas de medir las Variables y las diferentes formas de hallar estas mismas de la manera correcta, como se tiene que conectar una carga dependiendo del circuito y cómo se comporta el voltaje, corriente, potencia y la resistencia.

PALABRAS CLAVE: Circuitos, Serie, Paralelo, Mixto, Mediciones, Variables.

ABSTRACT: Report to understand the DC and AC circuits in different ways such as Series, Mixed and Parallel, understanding the different ways of measuring the Variables and the different ways of finding them in the correct way, how to connect a load depending on the circuit and how the voltage, current, power and resistance behaves.

KEYWORDS: Circuits, Series, Parallel, Mixed, Measurements, Variables.

I. INTRODUCCIÓN

Estudio e informe acerca de los circuitos llamados Serie, Paralelo y Mixto, y todas las maneras para hallar variables (Formulas) como son la Corriente, Voltaje, Potencia y Resistencia, también se hablara de las principales diferencias y similitudes de cada circuito, en donde se pueden encontrar y como se pueden realizar las respectivas mediciones con base a la estructura del circuito.

II. VARIABLES ELÉCTRICAS

Los principales parámetros eléctricos son el Voltaje, la Corriente, La Potencia y la Resistencia.

A. Corriente Eléctrica Se Define como el flujo átomos atreves de un Circuito cerrado, la corriente es directamente proporcional al voltaje, es decir, si el voltaje aumenta la corriente deberá aumentar, su unidad de medida es el Amperio que se simboliza con la letra “A” Aunque también se designa la letra “I” que Simboliza la Intensidad y esta misma representa la cantidad de electrones que circulan por un circuito cerrado en el tiempo de un segundo.

B. Voltaje Se Conoce también como tensión o diferencia de potencial, el Voltaje es la fuerza que se le aplica a un circuito para generar

Un flujo de electrones (Corriente Eléctrica), es decir, que el Voltaje o Tensión es una fuerza que se ejerce a los electrones para que se desplacen a través del conductor. Su unidad de medida es el Voltio.

C. Resistencia Es una magnitud esencial en la Electricidad – Electrónica, se Define como la oposición al paso de la corriente y esta es inversamente proporcional a la Corriente, es Decir, si la resistencia aumenta la corriente Disminuye.

III. FORMULAS VARIABLES ELÉCTRICAS A continuación se presentan las formulas eléctricas para hallar la corriente, el voltaje y la resistencia:

A. Corriente: Para hallar el flujo de corriente que circula por un conductor en un determinado tiempo se utiliza la siguiente Formula:

𝐼 = 𝑄/𝑇

Donde: I= Intensidad Q= Carga Eléctrica T= Tiempo

Para hallar la Carga Eléctrica se multiplica

I*T = Q

También se Puede Utilizar la Ley de OHM:

𝐼 = 𝑉/𝑅

I= Intensidad V= Voltaje R= Resistencia

B. Voltaje

Para Hallar el voltaje en Un Circuito Basta con Aplicar la Siguiente Formula: perteneciente a la Ley de OHM

𝑉 = 𝑅 ∗ 𝐼

V= Voltaje R= Resistencia I= Intensidad

También se Puede hallar usando la Ley de Watt

𝑉 = 𝑃/𝐼

V= Voltaje P= Potencia I= Intensidad

C. Resistencia Para hallar Resistencia se utiliza la Ley de OHM

𝑅 = 𝑉/𝐼

R=Resistencia V=Voltaje I= Intensidad

IV. HERRAMIENTAS PARA MEDIR LAS DIFERENTES VARIABLES Y LA FORMA DE HACERLO

Las siguientes variables tienen distintas formas de medirse:

Magnitud	Forma de Medirlo	Herramienta
Voltaje	Paralelo a La Carga	Voltímetro
Intensidad	En Serie Con la Carga	Amperímetro
Resistencia	Con el Circuito Des-Energizado en paralelo a la Carga	Ohmímetro

V.     Circuio Serie

Un Circuito Consta de Una Carga Conductores y una Fuente que genere la corriente para que la carga pueda funcionar.

Un Circuito Serie Consiste en una Carga conectada a través de un solo camino o un solo conductor a una fuente. (Fig. 1).



Figura 1 Circuito Serie

Se Puede Observar que la corriente necesita pasar a través de todas las resistencias para llegar otra vez a la Fuente, En este tipo de Circuitos el Voltaje Varia según la resistencia, pero la corriente sigue siendo igual en todos los tramos del Circuito.

 En este Circuito se falla una carga ya no funciona más el montaje.

Para halla la R_T  del Circuito se suman todas las resistencias ese resultado es el equivalente a la Resistencia Total del Circuito:

R_T = R₁ + R₂ + R₃ + R_n

VI.     CIRCUITO PARALELO

   En el Circuito paralelo la suma de las Corrientes de cada ramal es igual a la corriente total, el voltaje en todas las partes del circuito es igual al de la fuente, es decir, la corriente varia, el voltaje es el mismo, es la inversa del circuito serie. Las cargas de un circuito paralelo están cada una conectadas a la fuente.

(Fig.2).



Figura 2 Circuito Paralelo

    El Circuito paralelo se usa en las instalaciones eléctricas Importantes ya que si llega a fallar una carga o el circuito se abre en algunas de ellas no se verá afectado el resto del Circuito.

Para hallar la resistencia total se usa alguna de las siguientes formulas según la cantidad de resistencias.

Para dos resistencias:

𝑅 =(𝑅1∗𝑅2)/(𝑅1+𝑅2)

Para Tres Resistencias:

R=      (R₁*R₂*R₃) / ((R₁*R₂) + (R₁+R₃) + (R₂+R₃))

VII. CIRCUITO MIXTO

Para Cualquier Cantidad de Resistencias:

CIRCUITO QUE MEZCLA CIRCUITO SERIE Y CIRCUITO PARALELO

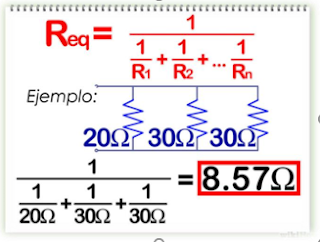

 Figura 3 Formula para hallar cualquier cantidad de Resistencias

Figura 4 Circuito Mixto

ESTOS CIRCUITOS SE PUEDEN REDUCIR RESOLVIENDO PRIMERO LOS ELEMENTOS QUE SE ENCUENTRAN EN SERIE Y LUEGO LOS      QUE SE ENCUENTREN EN PARALELO, PARA LUEGO CALCULAR    Y REDUCIR UN CIRCUITO ÚNICO.
